突破！JDB电子助力“盾构机”挺进新加坡
2019.04.06
全球惊叹的“基建狂魔”
严害了 ，我的国！
中国地铁、公路、铁路建设七通八达 ，中国高铁更是成为走向世界的“中国名片”；8幼时拆桥 ，9幼时通路 ，已经震惊中表的“中国速度”环球瞩目。
搭乘“东风” ，助力新加坡地铁工程
搭乘壮大祖国“基建狂魔”的东风 ，地下施工最高端的设备——盾构机也走出了国门 ，为友国基建助力！
JDB电子助力的盾构机泥水分离自动化节造系统 ，成功利用于新加坡地铁工程建设！
“基建”少不了的“盾构机”

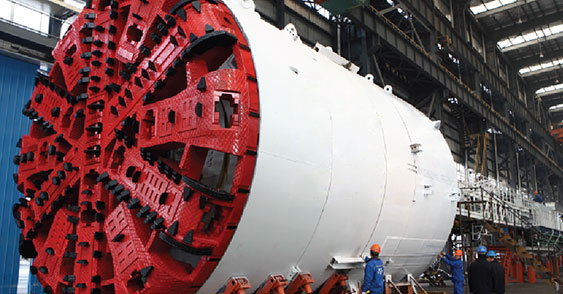

盾构机 ，全名叫盾构隧路掘进机。
盾构机是一种使用盾构法的隧路掘进的专用工程机械 ，拥有开挖切削土体、输送土碴、组装隧路衬砌、同步注浆、丈量导向纠偏等职能。
该机械宽泛用于地铁、铁路、公路、市政、水电等隧路工程。
我们先来看一段盾构机工作道理吧~
重大的盾构机由很多部门和系统组成的 ，幼合带你意识下这个“巨无霸”的泥水分离自动化节造系统。
泥水分离自动化节造系统

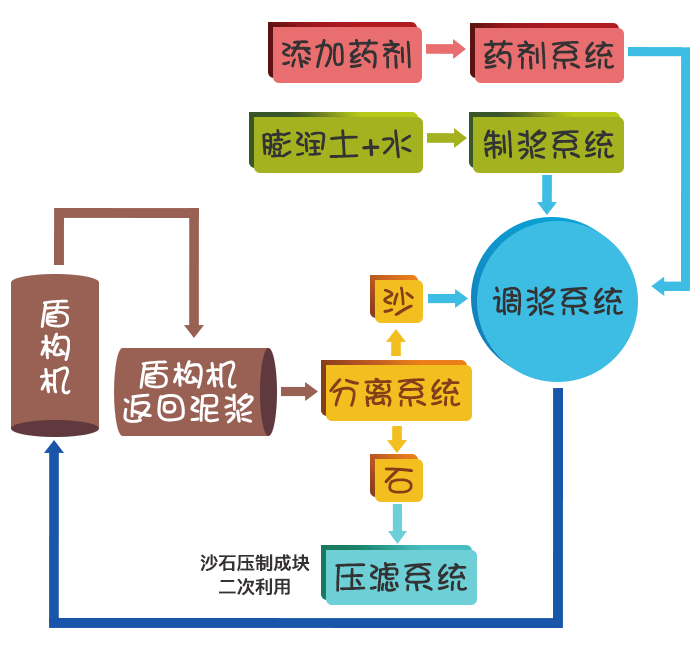

盾构机的泥水分离处置系统由5个部门组成。
01
分离系统：
盾构机返回的泥浆进行沙石分离处置
可再次利用的泥浆翻倒调浆系统 ，与新泥浆进行重新调配 ，以实现泥浆的反复使用。分离出来的固体沙石资料 ，到压滤系统进行压滤处置。

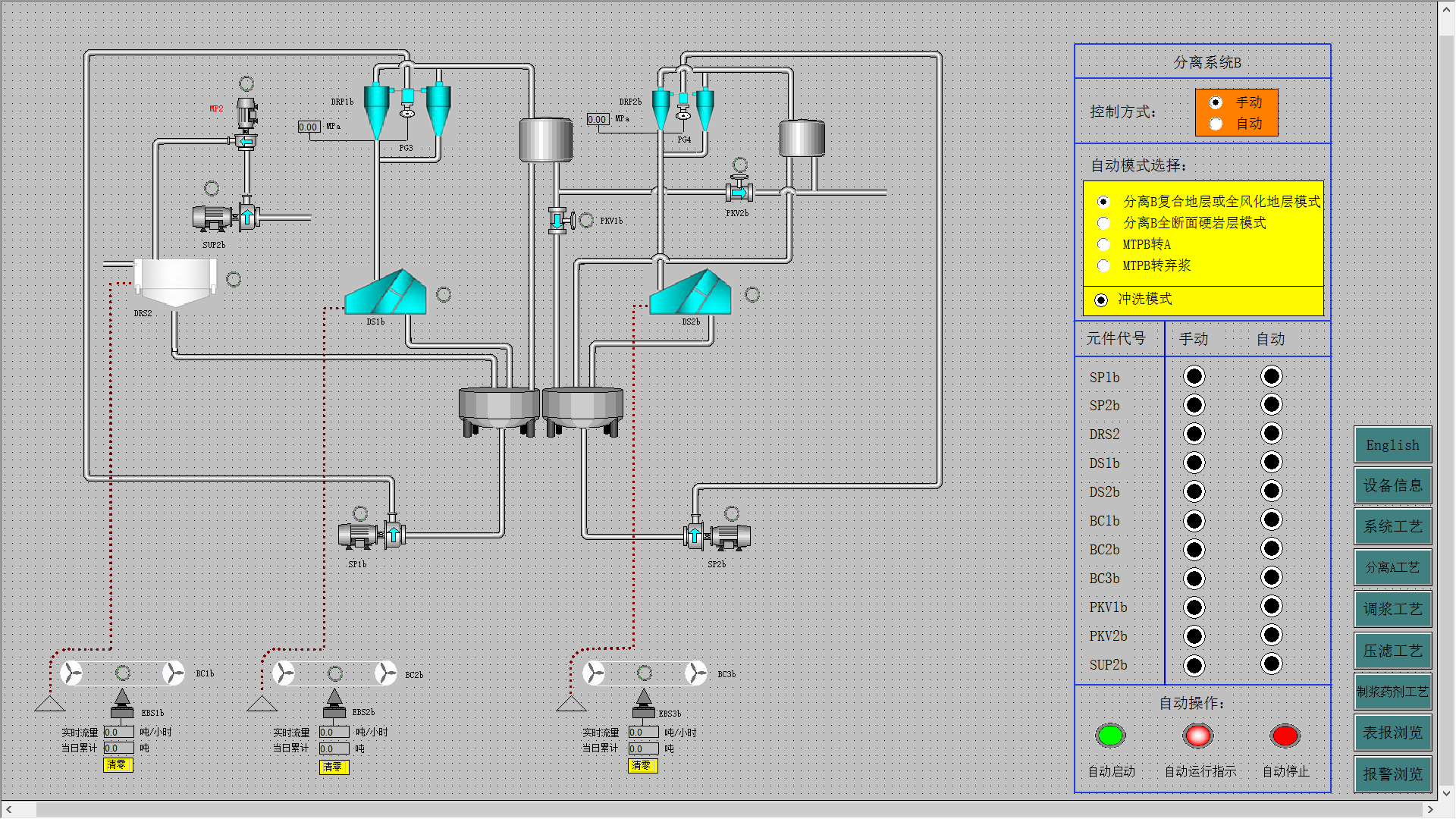

▲分离系统工艺画面
02
调浆系统：
盾构机所用泥浆的调配
将分离系统返回泥浆、造浆系统出产的新泥浆以及药剂系统配置的增长药剂进行混合 ，搅拌 ，造作出合格的使用泥浆。

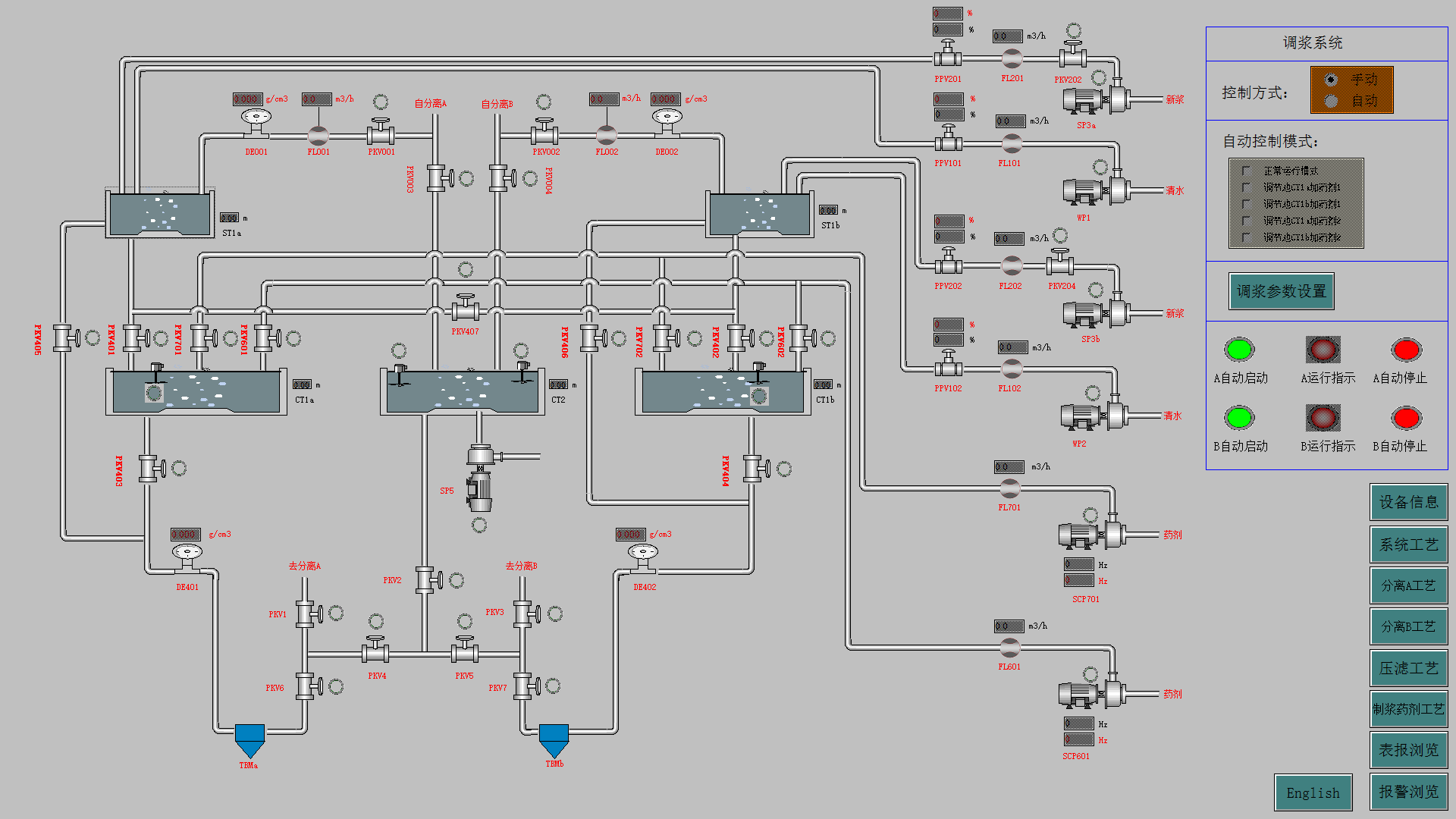

▲调浆系统工艺画面
03
造浆系统：
膨润土和水混合处置造作新泥浆
将膨润土和水按要求的比例 ，造作新使用的泥浆 ，在调浆系统的贮存泥浆不够时 ，自动增长。
04
药剂系统：
配置造作新泥浆用的药剂混合系统
盾构机运行所必要的泥浆 ，必要增长药剂达到合格的使用要求。药剂系统将药剂先参与水中造作成药剂溶液 ，再通过泵按必要的流量参与到调浆系统的调浆池中。
▲造浆系统及药剂系统工艺画面
05
压滤系统：
将分离出来的沙石压造成块后进行处置
将分离系统来的沙石等大颗粒资料通过压滤机压造成大块固体资料送出 ，所压造的资料能够进行二次利用。

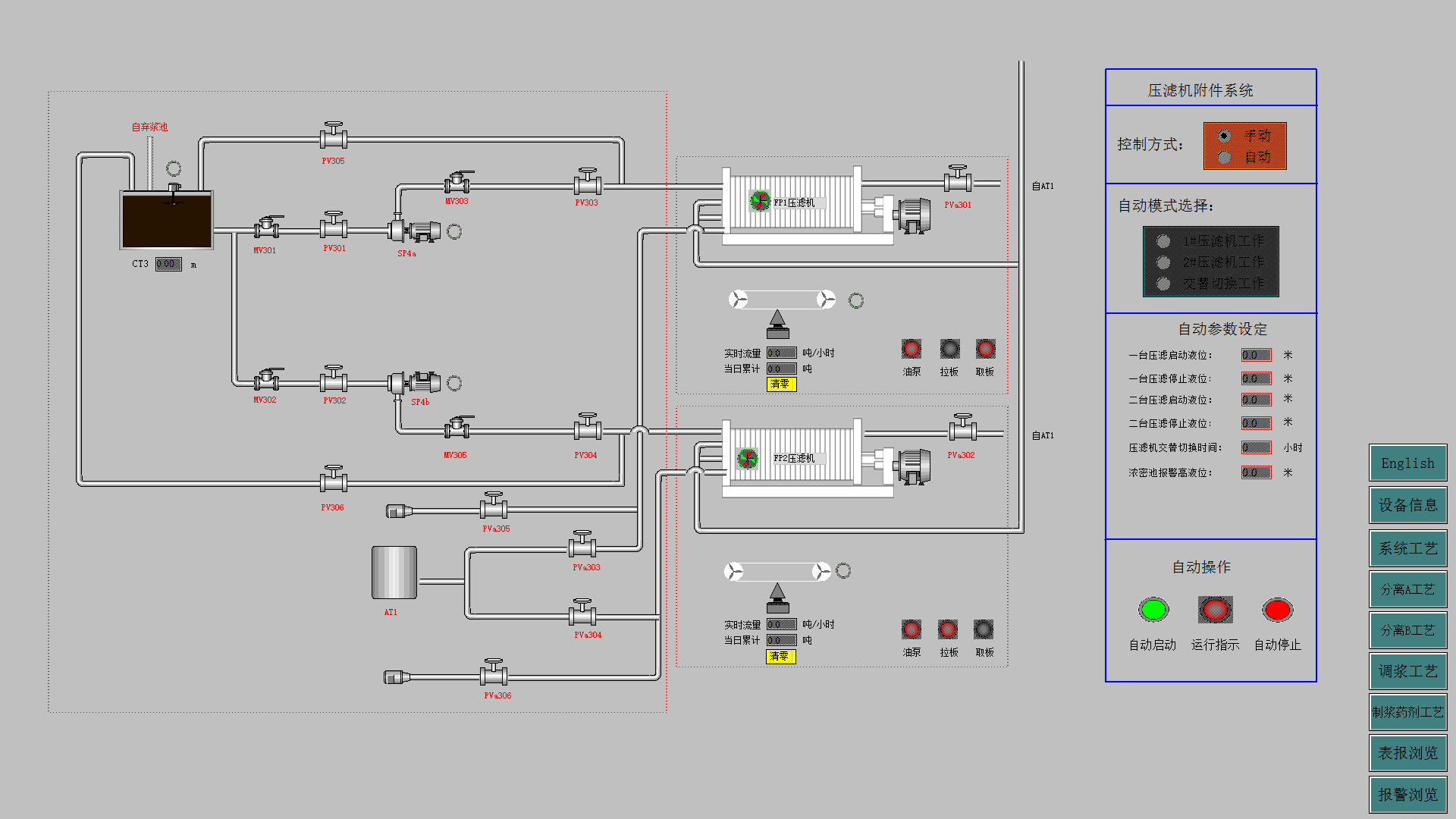

▲压滤系统工艺画面
泥水分离自动化节造系统的JDB电子规划配置
本套自动化节造系统重要选取丽江JDB电子CTH200系列的以太网PLC ，选取集散节造的模式。

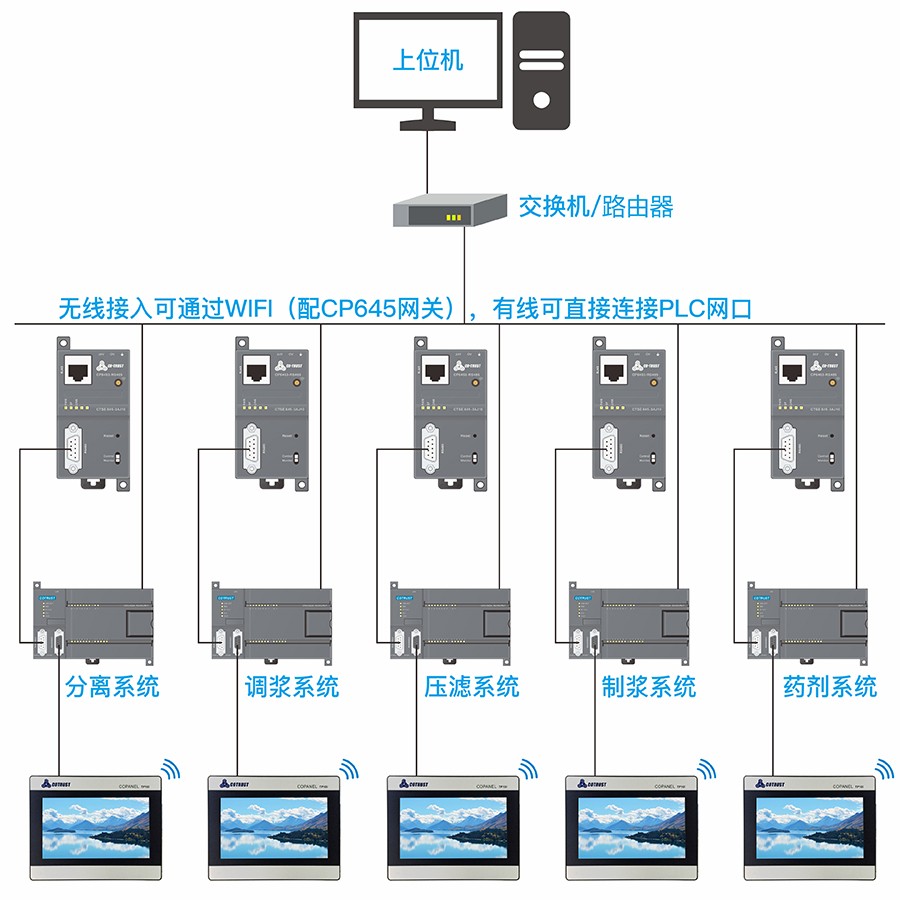

分离系统 ，调浆系统 ，压滤系统 ，造浆系统 ，药剂系统各选取一套CTH200的PLC进行独立节造。上位系统选取winncc7.0通过OPC通讯和谈 ，同五套以太网PLC进行通讯。如下图所示。
盾构机泥水分离系统的整体节造

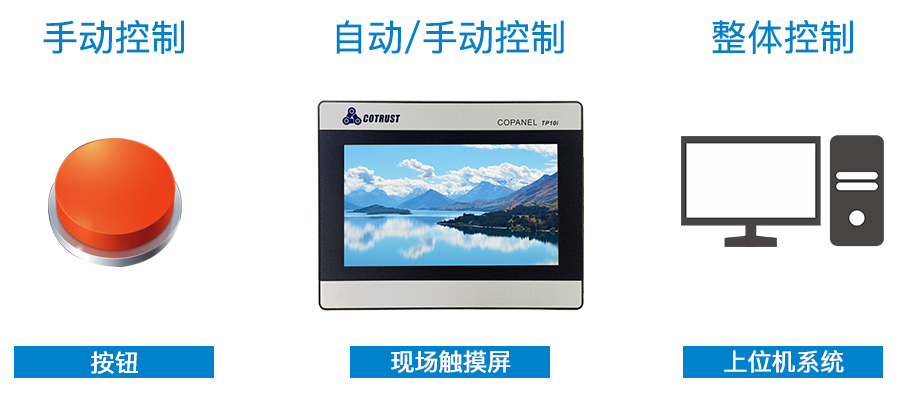

整个节造系统进行独立操作节造的同时 ，也能够通过上位系统进行整体操作 ，各独立系统的PLC能够通过与主站的PLC进行通讯 ，达到相互之间进行数据互换 ，从而实现节造的整体要求。

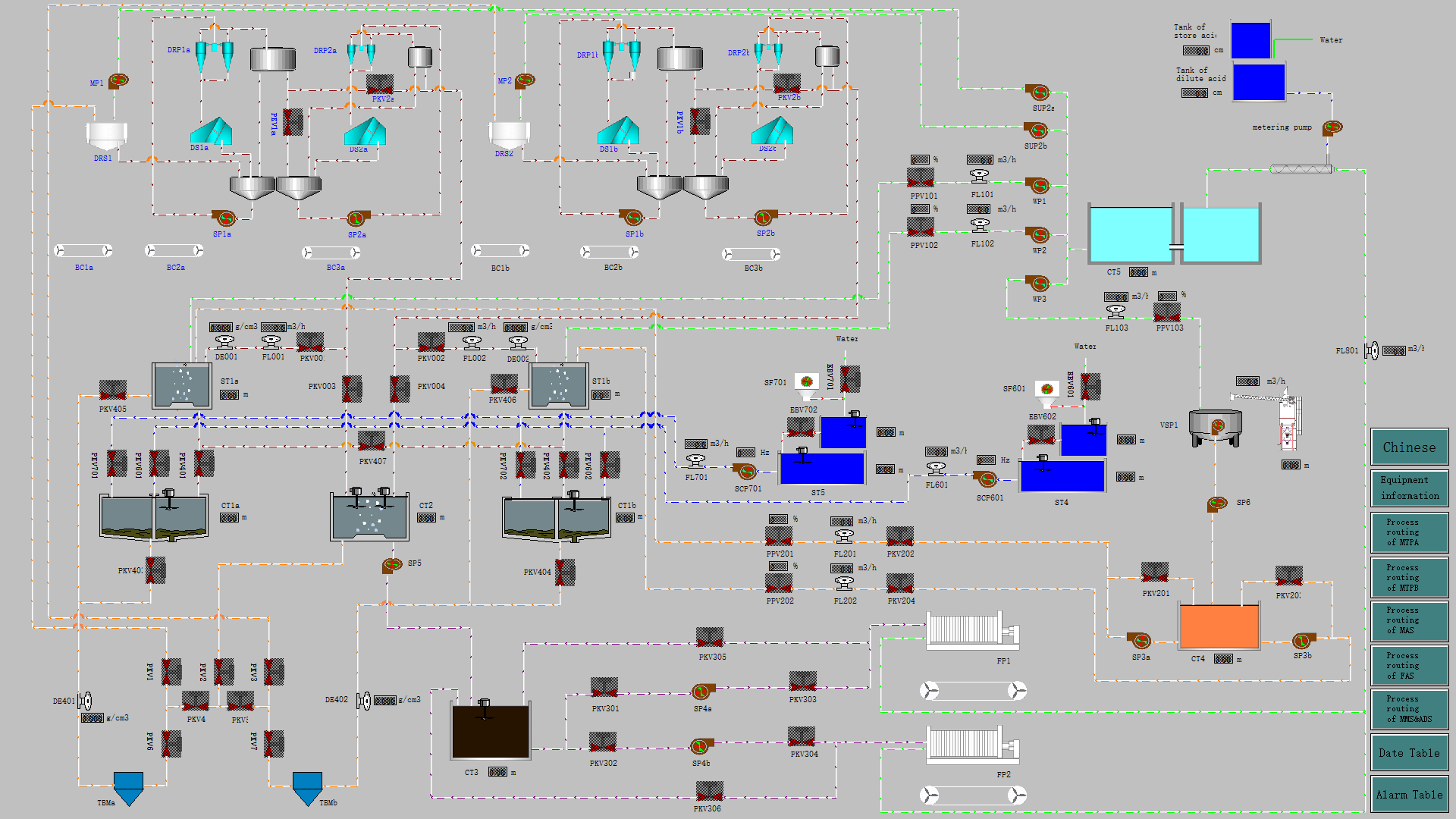

▲整体节造工艺画面
JDB电子“盾构机泥水分离节造系统”的特点
