酷炫的舞台灯架设备 ，随着JDB电子动起来！
2019.11.05
每逢春节的时辰 ，
你可能见过这样的舞台
跨年的时辰 ，也可能见过这样的舞美
但是这动态的竹苞松茂的酷炫舞台 ，你见过吗？
这是一个JDB电子美满利用于酒吧舞台灯架的节造案例。
舞美从天降 ，灯光随变幻
随着自动化及舞台机械的发展 ，节造规划能够用于舞台机械的升级创新 ，满足定造化需要。
舞台设备通过造型机械框架的活动 ，与框架底部的LED的变换 ，两者组合形成造型各别 ，竹苞松茂的灯光舞台成效。
舞台机械行业涉及复杂活动节造 ，JDB电子的Comotion活动节造规划能够很好的提供解决规划。
节造道理：
此舞台设备由7条吊于空中的“W”造型的LED机械灯架组成 ，每条W型灯架由5个伺服通过钢丝悬挂 ，通过收放能够实现灯架的高低 ，前后 ，左右 ，7条灯架法规联动实现各类定造化作为 ，实现舞台灯架的视觉成效。
节造重点：
1. 根基状态显示 ，要能够实时显示伺服的状态 ，实时地位 ，报警代码等。
2. 点动职能 ，所有伺服要能够单独点动 ，整体点动 ，可选择性点动。
3. 伺服能够手动断根报警 ，复位 ，回原。
4. 设置软限位 ，无论手动还是自动模式 ，伺服都不能超过限位。
5. W型灯架的作为 ，花式要尽可能多 ，作为的速度可调 ，且随时能够切换。
6. 可选择单作为循环 ，和多作为陆续等职能。
7. 触摸屏上面要做灯架的动画 ，显示伺服的地位 ，状态等职能。
JDB电子节造方式

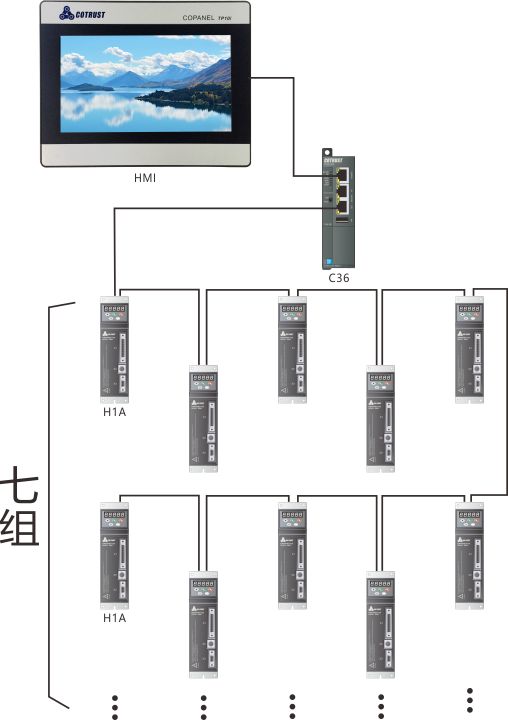

此舞台灯架设备重要通过JDB电子一台主控CPU C36共同35台H1A绝对值伺服驱动器以及绝对值电机 ，达到7条灯架的组合成各类造型 ，有法规的活动 ，实现舞台的视觉成效。
所有的造型模式能够通过JDB电子TP10i触摸屏进行节造 ，自由切换。
现场调试视频
现场成效
节造规划优势：
1. 灯架节造涉复杂算法实现多轴同步 ，用C36美满解决 ；
2. EtherCAT通讯节造伺服 ，速度快 ，不需复杂接线 ，守护方便 ，成本低 ；
3. 使用JDB电子H1A绝对值伺服电机 ，掉电电机地位不会迷失 ；
4. 作为花式几十种 ，随时能够切换
5. 伺服同步性好 ，作为花式无误差
6. 操作单一易学
