CTSC-100系列PLC在无负压供水设备中的利用
随着社会经济技术的发展进取，市政供水系统水质尺度逐步提高，供水能力不休加强。为适应社会发展要求，自动给水设备必然要朝着肯定的指标发展，这个指标就是高效节能、无水源传染、低噪音、操作方便、运行靠得住。这里介绍的该无负压供水设备就是按此指标设计的新型给水设备。
无负压（无吸尘）自动供水设备直接以市政管网为水源,形成陆续密关的接力增压供水方式，彻底预防了传统二次增压供水系统造成的水质尺度降低和各类水源传染问题，齐全维持了市政水源的国度水质尺度 ；充分利用市政水源自身压力势能，差几多补几多，切实有效地、最大限度地阐扬了变频调速的节能成效。
一、工艺介绍

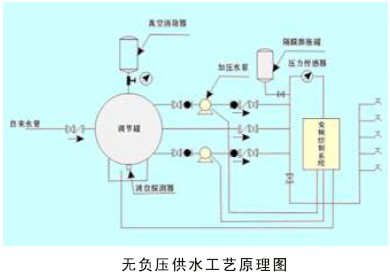

自来水进入调节罐，罐内的空气从真空解除器内排出，待水充斥后，真空解除器自动关关。当自来水可能满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水 ；当自来水管网的压力不能满足用水要求时，系统通过压力传感器给出起泵信号起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，系统维持正常供水，用水顶峰期时，若自来水管网水量幼于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空解除器进入调节罐，解除了自来水管网的负压，用水顶峰期过后，系统复原正常的状态。若自来水供水不及或管网停水而导致调节罐内的水位不休降落，液位节造器给出水泵 ；藕乓员 ；に没。夜间及幼流量供水时可通过幼型膨胀罐供水，预防水泵频仍启动。
二、电气系统节造技术规划
无负压供水系统，属于幼型的PLC利用，必要的点数较少。数字量信号重要是面板的开关和电机变频器的节造信号，仿照量重要是压力采集和频率给定输出。另表必要一个单一人机界面来设定参数和监督数据。
系统电气节造部门的重要配置如下：
（1）节造器选取CTSC-100 PLC进行节造。
（2）压力液位信号选取尺度的电流信号采集？。
（3）频率给定用尺度的电流信号输出给变频器。
PLC具体配置
序号 | 名称 | 注明 | 数量 |
1 | CPU114 | 14DI/10DO | 1 |
2 | EM135 | 4AI/1AQ | 1 |
3 | TD4X | 4行文本 | 1 |
规划特点：
1、高性价比的100系列PLC。本机带有两个通讯口，一个PPI口与屏通讯，另一个为自由口，内置尺度MODBUS通讯和谈，能够接入楼宇节造系统。
2、选取的EM135？椴裳槐淇康米，全隔离处置。
3、TD4X文本屏自带职能键，编程单一，使用方便，显示清澈。
三、节造重点
无负压供水，就是要节造供水压力，保障水压不变。重要节造重点有两个：
1、主泵和备用泵要轮循使用，另表当必要两台泵都投入运行时，自动将已运行的那台泵切换到工频，而后变频运行另一台泵。
2、压力节造，选取PID关环运算，节造供水压力不变在给定值。
四、利用总结
恒压供水节造系统的利益：
1、选取变频恒压供水，解除了主管网压力颠簸，保障了供水质量，并且节能成效显著，并耽搁了主管网及其阀门的使用寿命。
2、用稳压减压阀经济地解决了分歧用水压力的问题。
3、效节能：充分利用市政水源自身拥有的压力势能，差几多补几多，切实有效地、最大限度地阐扬了变频调速的节能成效 ；
4、运行噪声低：系列产品选取全变频调速规划时，大部门功夫出格在夜间处于低速低噪声运行工况 ；
5、产品节造系统拥有较高智能性，设计中充分思考了机、电、仪协调共同，拥有全面的检测监督和单一方便的人机交互职能。拥有全面的故障 ；ぶ澳芎投圆，变频器故障 ；な，自动降级运行（成为工频自动给水设备），自动系统故障时，还可手动操作应急备用，赢得维建功夫 ；
-

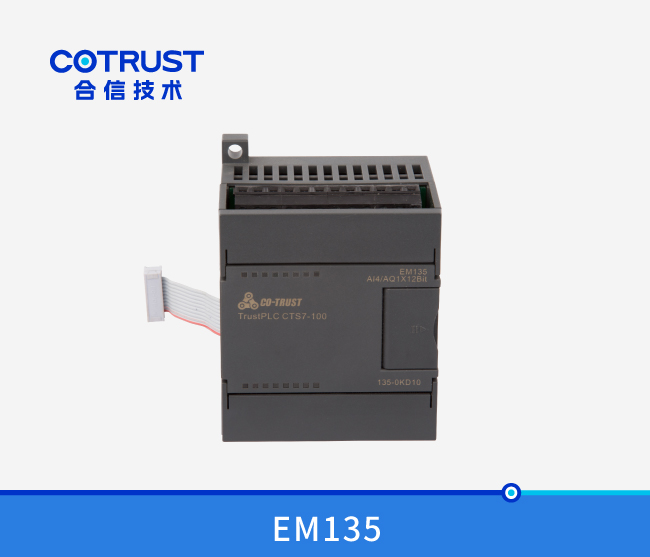

EM135仿照量？ (135-0KD10)
订货号：CTS7 135-0KD10
规 格：EM135仿照量混合输入输出？， 4点输入/1点输出, 12BIT, 电压电流型
查看详情 -

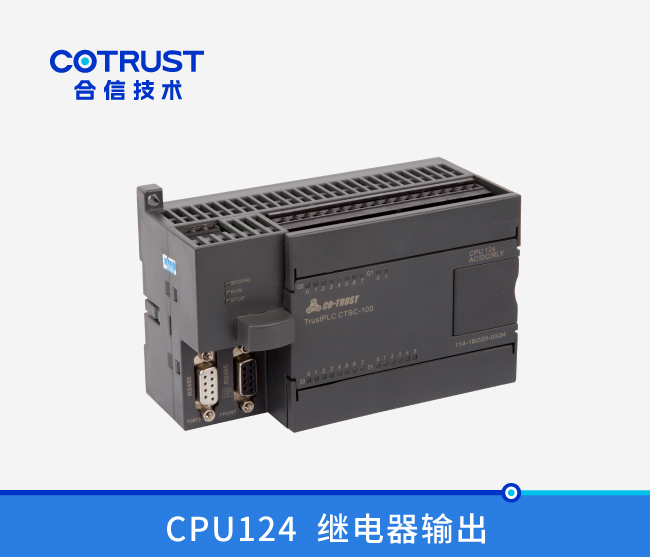

CPU124，24点，继电器输出 (114-1BD20-0X24)
订货号：CTS7 114-1BD20-0X24
规 格：220VAC电源，14DI×24VDC，10DO×Relay，双通讯口
查看详情 -

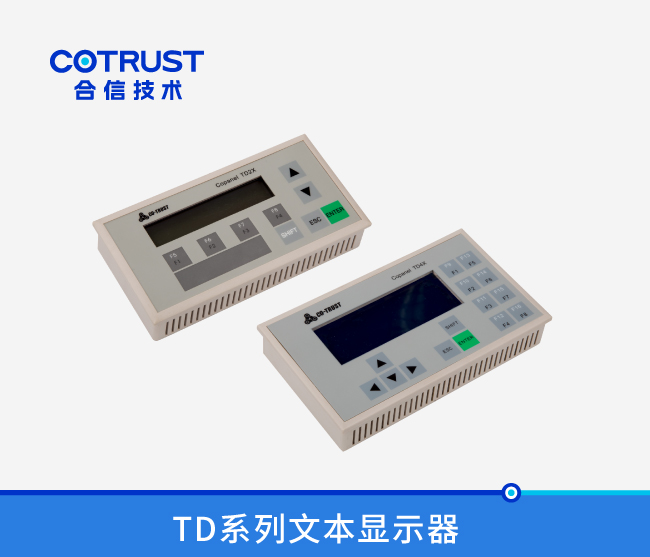

Copanel系列文本型HMI
