行业设备与简介
LED照明产业
是国度节能减排政策重点激励发展的产业。
LED球泡灯全自动装配出产线
是LED照明灯具企业的基础设备。
工艺流程及节造要求
① LED出产线工序较多 ，蕴含自动上料、自动定位、自动装配、自动整线、自动在线焊接、自动检测、自动剔废、自动铆接等。
② 系统分为七个站点共节造82个轴 ，每个站点实现2至3个工序 ，每个站点之间都必要进行数据互换 ，同时配置了8幼我机界面 ，每幼我机界面都要和每个站点进行通讯。
③ PLC必要壮大的通讯处置能力和组网能力
JDB电子规划架构
系统构架图：
产品配置表：
规划注明
JDB电子选取以逻辑节造见长的H系列尺度型CPU ，集成100Mbps的Ethernet以太网口支持8个UDP_PPI衔接实现8个TP10I以太网触摸屏的衔接 ，并且通过MODBUS_TCP实现PLC之间的数据互换。通过高达100M的Ethercat现场总线和82台H1A伺服成立通讯网络 ，节造机械手运载物料 ，以达到物料运行安稳 ，速度快 ，反复运行精度高的特点。并且凭据客户需要伺服定造多段速的职能。
规划优势
为满足照明灯具企业的高质量、高效能、高产能需要并实现远程的守护与数据监控 ，JDB电子开发的LED全自动物联网装配出产线系统 ，只需7个零件 ，经过18个步骤 ，4秒钟就能够出产出一个LED球泡灯。
① 以上配置让CTH300 H系列PLC与TP系列HMI通过标配的以太网接口 ，轻松组网；
② 通过装置JDB电子MICO远程平台软件 ，便捷的将设备接入MICO云平台中 ，实现远程守护以及在电子看板（智能电视）上的数据监控；
③ 看板也可组网 ，多个看板组成网络 ，实现所有工业设备均在互联网中 ，工业互联 ，远程监控。
现场
-
TP10I 以太网触摸屏（CTS6?T10I-CH032）
订货号：CTS6?T10I-CH032
规 格：10.1寸触摸屏 ，真彩LCD-TFT ，分辨率1024x600,256k色 ，1个RS485口 ，1个USB口 ，1个以太网口
查看详情 -

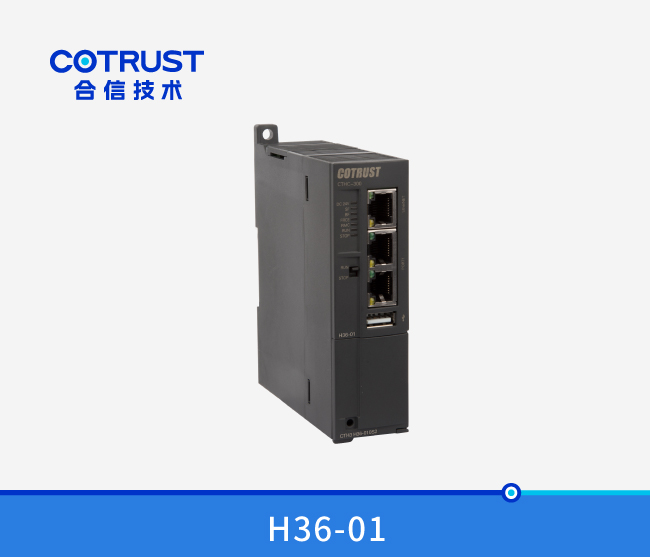

CTH300 主控CPU（H36-01）
订货号：CTH3 H36-001S2
规 格：H36-01：CTH300-H系列尺度型CPU,256KB+2*64KB法式空间 ，1MB数据空间 ，32KB掉电维持数据空间；1个PPI/自由通讯接口 ，1个以太网通讯口 ，1个EtherCAT通讯口 ，1个CANopen接口 ，1个USB接口 ，支持PLCopen单轴运控、插补、电子凸轮和电子齿轮、支持Trace追踪职能；最大机架数4个（含本地机架）;支持最多64个EtherCAT从站；支持C说话编程。
查看详情 -
CTH300数字量输出 ？(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
订货号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
规 格：晶体管输出 ， 8 x 24VDC/晶体管输出 ， 16 x 24VDC/晶体管输出 ， 32 x 24VDC/继电器输出 ，8点 ，2A/继电器输出 ，16点 ，2A
查看详情 -

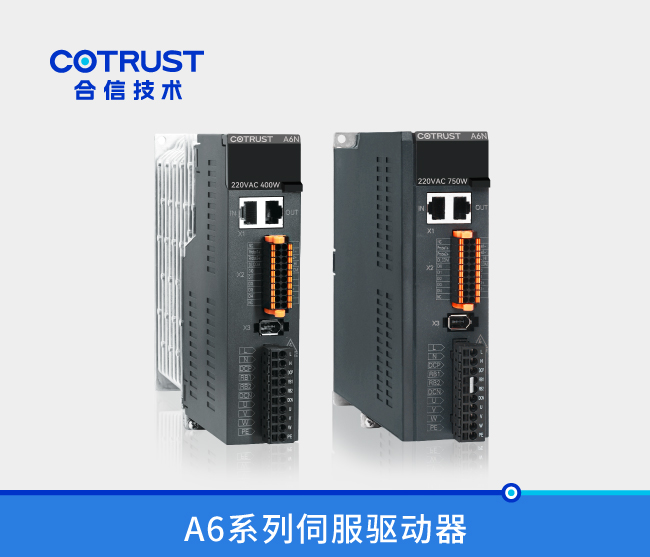

A6N系列伺服驱动器
订货号：CTSD-A6N-B1015-M200/CTSD-A6N-B2015-M200/CTSD-A6N-B4015-M200/CTSD-A6N-B7515-M200/CTSD-A6N-B1025-M200
规 格：功率领域为0.1KW-0.4KW；0.75KW-1KW； 支持17bit/23bit总线式编码器
查看详情 -
CTH300数字量输入 ？椋―IT-08 ，DIT-16 ，DIT-32）
订货号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
规 格：8点输入 ，24VDC/16点输入 ，24VDC/32点输入 ， 24VDC
查看详情 -

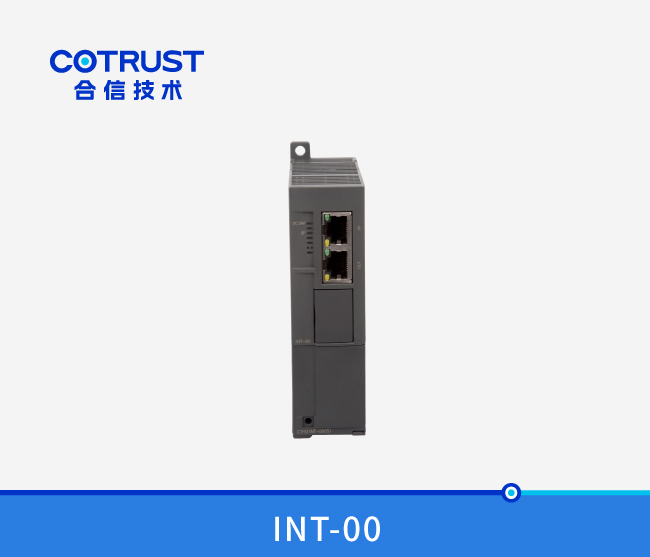

CTH300 中继 ？(INT-00)
订货号：CTH3 INT-000S1
规 格：中继 ？
查看详情
