CTSC-200系列PLC在发泡线缆押出机上的利用
随着经济建设的高速发展 ，现代化城市的大力建设 ，而电线电缆更是国度经济建设中的一项重要产业 ，国度器重基础设施建设 ，如城乡电网的刷新、信息高速公路的发展、通讯事业的腾飞、用电设备的更新换代和节能化的要求等 ，必将对电线电缆的种类和水平不休提出新的要求。
线缆押出机是对裸金属线的放线、进行包皮、收线操作。
一、工艺介绍及工作道理
发泡押出机 ，将物料在机头内进行发泡（给机头加热来进行发泡） ，铜线穿过机头 ，发泡好后机头押出胶裹在铜线表形成表皮 ，通过水槽 ，调整成型线的静电容值 ，用表径检测仪器和静电容检测仪别离来检测成型线的表经和静电容值 ；通过引取机进行表径和线速的调整 ，收线选取双轴收线机。

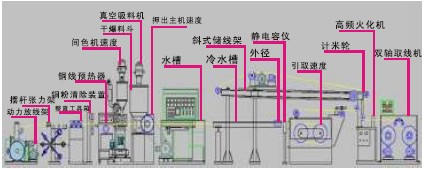

工艺流程图如下：

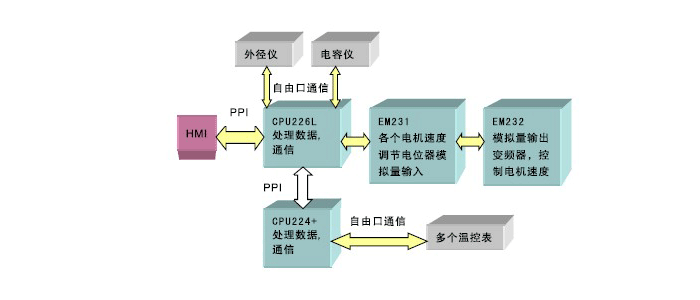

工作道理图如下：
二、电气节造规划
线缆发泡押出机节造系统重要内容有主机头温度 ，水槽温度 ，间色机压力 ，表径关环 ，静电容关环 ，主机、间色、引取的联动 ，各个电机的转速的不变。选取幼型PLC与温控表的通讯 ，实现温度的读取和设定 ；通过PLC与表径检测仪和电容检测仪的通讯 ，读回现实的数值 ，再用PID调节引取机速度和水槽的地位来实现表径关环和电容关环 ；用仿照量精确、不变的节造变频器的输出 ，通过变频器节造主机、间色机、引取机 ，实现三者之间的速度及联动。
表径节造、电容节造选取TRUST PLC CTSC-200系列的带一个PPI口和双自由口的CPU ，通过用自由口跟表径仪和静电容仪通讯 ，来实现表径和电容的采集 ；一个PPI口与触摸屏通讯并且与另一个采集温度的CPU进行数据互换。TRUST 的带双自由口的CPU为客户提供了功多与表围仪器的通讯 ，客户不用在加额表的通讯？ ；选取TRUST 仿照量输出？槔唇谠毂淦灯骱退欧驱动器 ，使电机的转速不变。
三、节造重点
1通讯
押出机的表围设备比力多 ，有表径仪 ，电容仪 ，温控表 ，因而必要3个自由通讯口 ；选取TRUST CPU226L带两个自由通讯口以个PPI口 ，再加一个TRUST CPU224+带一个自由口、一个PPI口。
2速度不变
此押出机为了保障表径不变 ，要求引取电机的速度不变。若引取机速度大 ，则线径会变 ；若引取机速度幼 ，则线径就会变大 ；为保障成型线表径的不变 ，所以引取电机的速度需不变。仿照量的输入输出选取了12位精度的成熟不变的TRUST仿照量？ ，保障了电机速度的不变。
3温度
主机头发泡温度和热水槽的温度直接影响发泡成型线发泡的曲直、和成型线的静电容值 ，其对温度要求刻薄 ，需其温度颠簸在正负1℃内 ，并要能急剧加热升温。使用温控表来进行温度的调节。
4关环
表径关环和电容关环的实时调整。在发泡押出机做线过程中 ，因表界的一些滋扰成分引起表径值和电容值变动 ，必要通过表径关环实时调整引取电机速度来调节表径值 ；通过电容关环实时调整热水槽的地位来调节静电容值。TRUST CPU高数的处置数据能力 ，浮点数运算达到8us ，实时的进行关环调节。
四、总结
选取TRUST CTSC-200系列 PLC做发泡押出机的节造系统 ，不仅为其客户节约了成本 ，在节造的精度、不变性和节造急剧性上都得到了提高 ，使其发泡押出机设备的性价比更高 ；在同业业中也占有更好的竞争能力。
-
